模拟器：铣削中使用M6指令时的刀具更换点

Last change: Sep 29, 2017

在机器上的实践中，该命令通常确保使用的最后一个工具自动移动到刀具更换点。 然而，在SYMplus的控制模拟器中，M6没有模拟换刀的行程路径，因此刀具更换位于先前使用的刀具的最后位置，这取决于刀具的参数设置而有可能导致碰撞。

但是，您可以在相应的模拟器的预设文件中将M6对应到特定的子程序，并将其写入G0 Z100 M9。 方法如下：

通过单击上下文菜单中的编辑（右键单击）打开相应的预设文件。 您将在用户数据的主目录中找到该结尾的ini文件。 文件名有些“隐秘”：SIMUMERIK 810D/840D预设文件的文件名为S810FWX.INI，3 + 2轴的预设文件名为S810FW3.INI，用于HAAS控制系统的预设文件的文件名为HAVFFWX.INI，用于DECKEL Dialog 4的是 DDI4FWX.INI ，用于FANUC 0i-MC的是 F0ICFWX.INI。

在[Interpreter]选项卡中，您将找到这两个条目： TOOL_MFUNC = TOOL_MFUNC_UP = 在TOOL_MFUNC =中，添加执行刀具更换的M功能编号，6表示的是M6： TOOL_MFUNC = 6 在TOOL_MFUNC_UP =中，添加要调用的子程序的名称。请务必遵守相应控制系统的命名约定。例如： TOOL_MFUNC_UP = 8666 ...对于一个控制系统，文件编号最多4位数，所有子程序以数字8开头，

TOOL_MFUNC_UP = L6 ...对于SIEMENS控件，其中程序名称必须以两个字母开头或用L后跟数字

保存ini文件。 然后启动软件并在模拟器中写入相应的子程序。在上面的例子中，子程序命名为8666或L6。 如果主程序和子程序的控制系统不同，请确保已经创建了相应的子程序！

根据控制器的格式要求，子程序示例如下：

• O8666
• G00 G90 G40 Z100.0
• M09
• M05
• M99

或

• %_N_L6_SPF
• N1 G40
• N2 G90
• N3 G0 Z100
• N4 M9
• N5 M5
• N6 M17

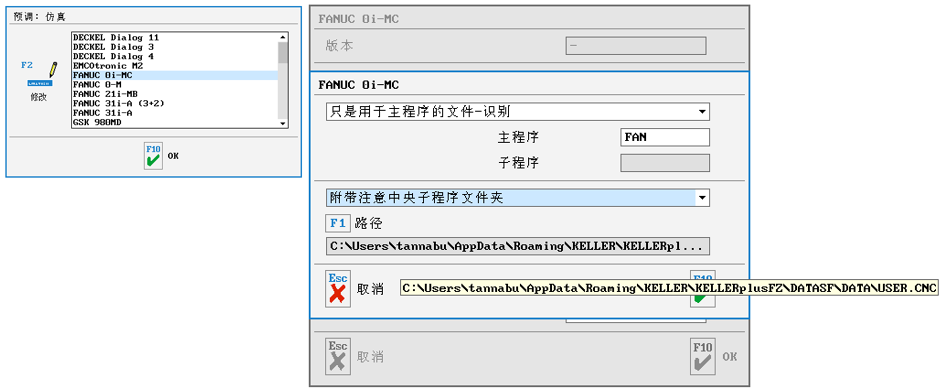

保存刀具更换子程序的文件夹位置很重要：SYMplus仅在当前目录中，即存储主程序的目录中，调用子程序。如果您使用不同的程序目录，则刀具更换子程序必须复制到这个目录中。 或者（更好的办法！）将其保存到“公共文件”文件夹中，并在模拟器的首选项中指定该文件夹作为“子程序中央文件夹”。具体步骤（例如：FANUC 0i-MC）： F8设置> F4系统配置> F1预设>选择'控制系统/仿真'> F2更改> F1文件管理... 图片请见：

该设置将存储在上述的ini文件中，因此您也可以直接在其中输入该指令（这里用“..”表示您的用户名，另请参阅：在哪里可以找到用户数据？ ） UP_GLOBAL_PATH=C:\Users\..\AppData\Roaming\KELLER\KELLERplusFD\DATASF\DATA\GEMEINSA
